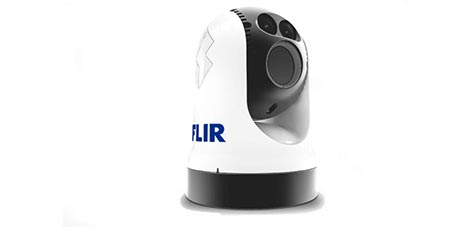

M500

M500有一个连续的光学变焦镜头,允许操作员在较长的范围内看到其他船只和目标。

性能 参数 产品文档 视频演示 应用

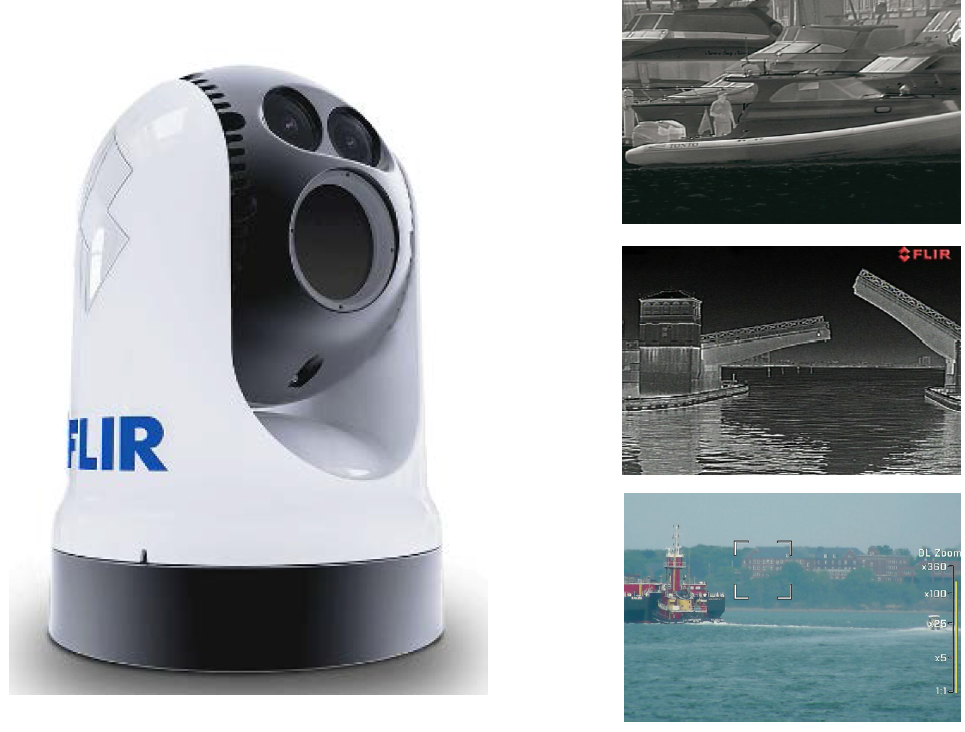

FLIR M500 制冷式夜视摄像机搭载低温冷却的中波红外(MWIR)热传感器,它在远程目标检测和识别方面表现很优异。M500 包括一个冷却的中波、较高分辨率640 x 512 像素的热像仪,具有1X 至14X 连续光学变焦和28°和2°之间的视场。它还配备了一个集成的较高清彩色可视相机系统和点光束LED目标照明系统。M500是一款具有标准陀螺稳定,视频跟踪和雷达集成的平移和俯仰摄像机。



远距离视野

•冷却热核心技术和连续光学变焦使得能够在较远距离内早期检测船舶或导航设备;

•主动陀螺稳定在海洋汹涌的海洋中形成稳定的图像,简化目标识别和增强态势感知;

•FLIR热成像技术可使船长快速识别附近的浮标并检测关键地标,如岛屿或码头。


增强目标意识

•视频目标跟踪自动将M500锁定到移动或固定目标上;

•雷达集成允许M500自动跟踪选定的雷达目标。


增强清晰度

•较高性能热和可见的相机有效载荷用于检测和可见识别;

•在2°和28°之间的14倍光学热变焦和视场可以实现远距离目标检测;

•使用30倍变焦和64°至2.3°HFOV的高清彩色可视摄像头比较轻松识别远处的目标;

•M500的集成聚光灯照亮附近的目标与LED光束。


产品特点:

1、较高强度LED聚光灯可以照亮目标物体;

2、较高清彩色微光摄像机,分别具有30倍光学变倍和12倍数字变倍,并提供远距离的可视范围;

3、陀螺仪稳定功能可在汹涌的大海中提供稳定的图像;

4、较高灵敏度中波制冷传感器可提供系统中的性能和图像质量;

5、坚固,经过验证的防水FLIR云台具有用于除冰管理的自动窗户加热器(带有自动除冰功能);

6、360°水平和±90°倾斜控制可提供连续不间断的视频跟踪;

7、视频跟踪器将摄像机保持在场景中的物体上,并减轻了操作员的工作量;

8、雷达集成可实现摄像机现目标提示和跟踪功能;

9、启用网络以进行命令和控制以及信息共享。




参数



热像仪

检测器类型

冷却 MWIR InSb 640x512 焦平面阵列

视频刷新率

25 HzPAL/ 30 HzNTSC

视野限制

光学 28°x 21°WFOV 2°x 1.5°NFOV

光学变焦

1x 14x(连续)

E-放大

4X

NETD

<30 mK

光谱响应

3-5 微米

彩色相机

可见传感器

1 / 2.8“CMOS

解析度

1920 x 1080

视野限制

光学 63.7°x 35.8°WFOV 2.3°x 1.29°NFOV

电子放大

12X

系统规格

/倾斜范围

360°摇摄和+/- 90°倾斜功能

视频接口

模拟视频,HD-SDI

以太网视频

2 MPEG-4H.264 M-JPEG

NMEA0183

TCP / IPRS-422NMEA 0183Pelco D

通讯

TCP / IPRS-422Pelco D

视频格式

NTSC PAL NTSC PAL720p301080p30

电源要求

12 VDC 24 VDC-10+ 30%,符合 IEC 60945 标准)

能量消耗

250 W(最大加热器)

输出模式

黑热,白热,伪彩

对比度增强

AGC 或手动,直方图均衡,局部对比度增强算法可用

清晰度增强

自动,可调数字细节增强

叠加

集成图形覆盖以指示方位角,AGC,活动相机和菜单控制

环境

工作温度



-25+ 55

储存温度

-50°C + 80°C

物理

重量

45 磅(20.4 公斤)

尺寸

10.75“273mm)直径 x 15.65“397.5 mmht
