前言：电子束焊机具有焊接接头强度高、质量好、不用焊条、不易氧化、工艺重复性好及热变形量小的优点，广泛应用于航空航天、机械制造、汽车和电气电工仪表等众多行业。

电子束焊机的关键部件是电子枪，电子枪中阴极经电流加热后，在阴阳极间几十至上百千伏的加速电压作用下发射出电子流，该电子流在偏压栅极的控制和聚束作用下形成一束电子从阳极孔中穿过，经过电子枪隔离阀后在聚焦磁透镜的作用下以极高的能量密度和光速70%的速度注入焊接工件、电子动能迅速转化为热能将焊接工件局部熔化而达到焊接的目的。

图源@网络

因为电子枪工作在高压状况下，同时为了减少电子在射入工件前与其他气体分子碰撞而引起能量损失和电子束发散，电子枪与焊接室都必须在一定的真空状态下工作。

优点：

• 电子束焊穿透能力上是比较强的，所以焊缝的深度上相对会比较深；

• 电子束焊在焊接速度上相对比较快，焊接的影响区较小，同时焊接变形小；


• 因为电子束焊是真空型的焊接，所以说在焊接方面可以防止熔化金属受到氧，氮等有害气体的污染，还有利于焊缝金属的除气和净化，因而特别适用于活泼金属的焊接。

缺点：

• 电子束焊的焊接设备相对比较复杂，而且焊接设备费用比较昂贵；

• 电子束焊容易受杂散电磁场的影响，所以在焊接当中要时刻注意，才能够保证焊接的质量。

电子束焊在焊接当中电子束对于焊接位置的稳定性不是很好，因为焊接两个构件之间的缝隙相对在比较复杂的情况之下，会引起焊接的位置错误。
其次，电子束焊的焊接方式是形成一条射线，而这种射线是有损于操作人员的，所以在焊接当中要注意时刻地防护，从而才能够保证焊工的安全和健康。

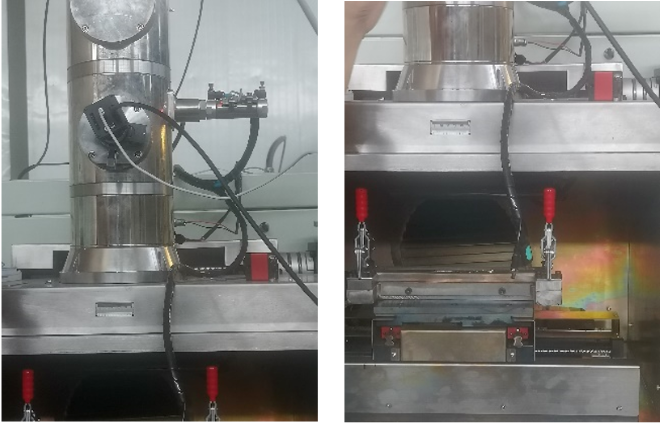

图：运行中的电子束焊机

1）微光相机+可见光镜头（可根据物距选择焦距）

我司的可见光镜头分辨率高、持久、稳定，微光相机可以在可见光不足的情况下成像清晰。可见光工业镜头能够提供高分辨率和清晰度的图像，能够捕捉到焊缝的细节和微小特征。这有助于在焊接过程中及时发现焊缝的缺陷和问题，并采取相应的措施进行调整和改进，从而提高焊接质量和稳定性。

2）成像效果

从下图可以清晰地看到治具及焊缝，能够满足观测焊缝的需求。通过观察焊缝的表面形貌，可以检测焊接质量是否达到要求。如果焊缝表面存在缺陷，如气孔、夹渣、未熔合等，或者焊缝宽度不一致，都可能影响焊接质量。

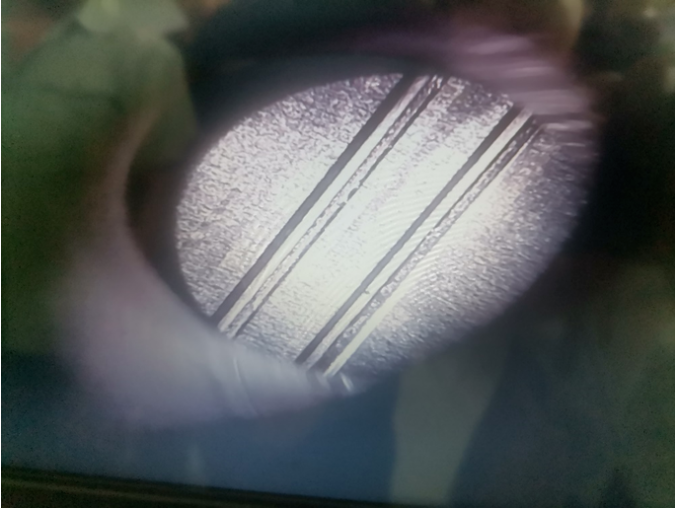

图：成像效果

因此，需要在焊接过程中或焊接完成后立即进行观察，及时发现并解决问题，提高焊接的准确度和效率。

镜头相关产品推荐

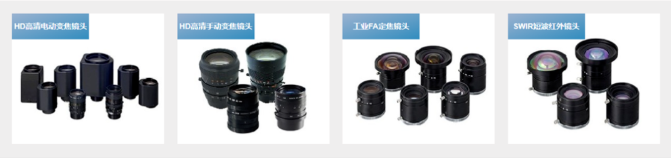

我司的光学镜头包括电动变倍镜头、手动变焦镜头、工业FA镜头、透雾镜头、高透过率SWIR镜头等众多类型的镜头，镜头焦距段覆盖范围广泛，适用于多种相机类型，成像质量稳定，结构紧凑，小巧轻便，坚固耐用。
